ST40 / ST10

Schiebetüren

Modernes Büro mit großflächigen Fenstern und Panoramablick auf eine Hafenstadt oder Skyline. Eine Person arbeitet am Tisch.

MANN+HUMMEL, Ludwigsburg

Projekt

Großes, modernes Schiebe-Glas-Türensystem in warmem Ton, das einen Arbeitsbereich sauber vom Gang trennt.

Schallschutz-Schiebetür ST 40

Minimalistisches Bürointerieur mit einem Glaswandtrennsystem, das durch einen Durchgang einen Blick auf London freigibt.
Modulares Türsystem für Büros: Glas- und Holzpaneele trennen moderne Arbeitsbereiche, schaffen Offenheit und Schallschutz.
Moderne Glas-Schiebetüren für einen Business-Meeting-Raum mit einem Holz-Tisch und roten Stühlen.

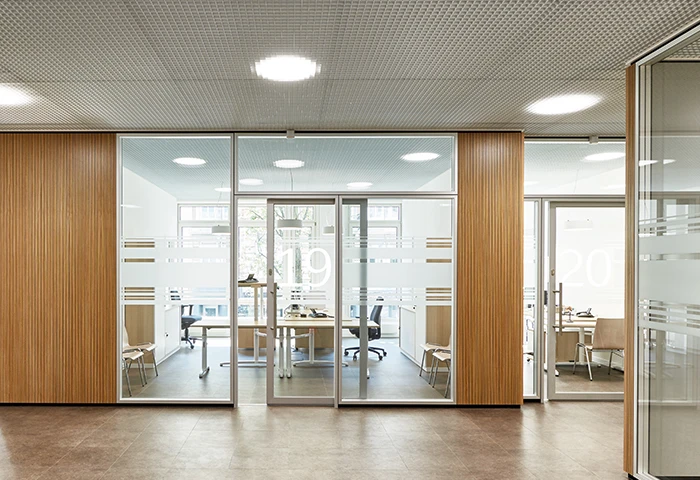

Innenaufnahme: Drei schlichte, schalldämmende Glastüren in einem modernen Bürokorridor.
Moderne Schiebetürsysteme aus Glas und Aluminium, die einen schallgeschützten und hellen Durchgang bilden.

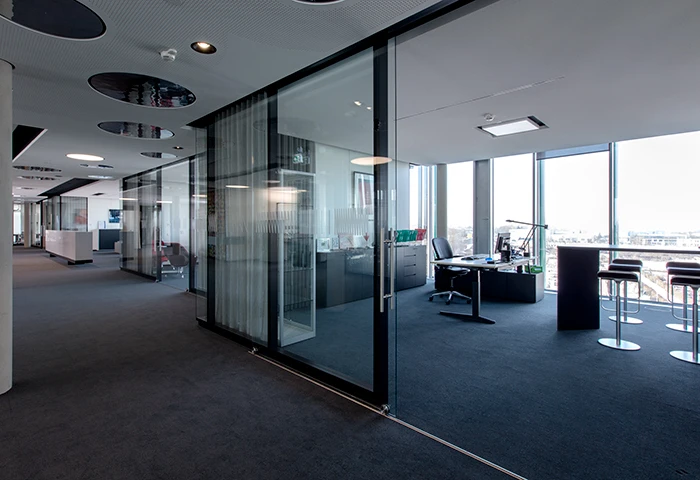

Großflächige Glas-Schiebetüren in dunklem Rahmen, die ein modernes, offenes Büro von einem angrenzenden Raum trennen.

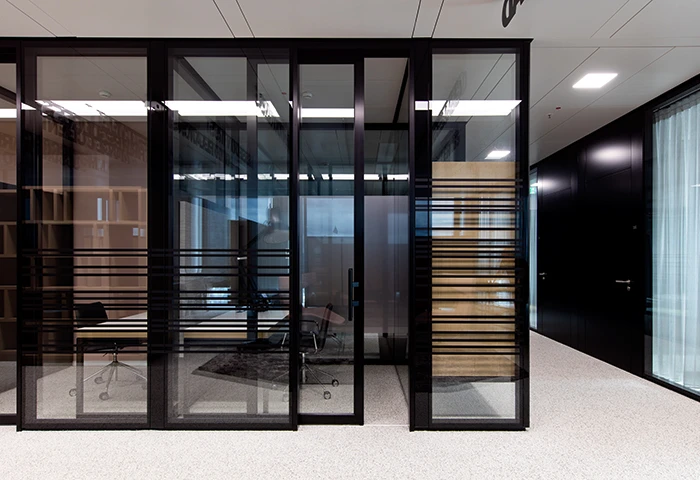

Moderne, schwarze Schiebetüren aus Glas mit Holzlamellen trennen einen Büroraum und schaffen visuelle Abgrenzung.
Moderne Schallschutz-Schiebetüren aus Glas strukturieren ein Büro und trennen die verschiedenen Funktionsbereiche.

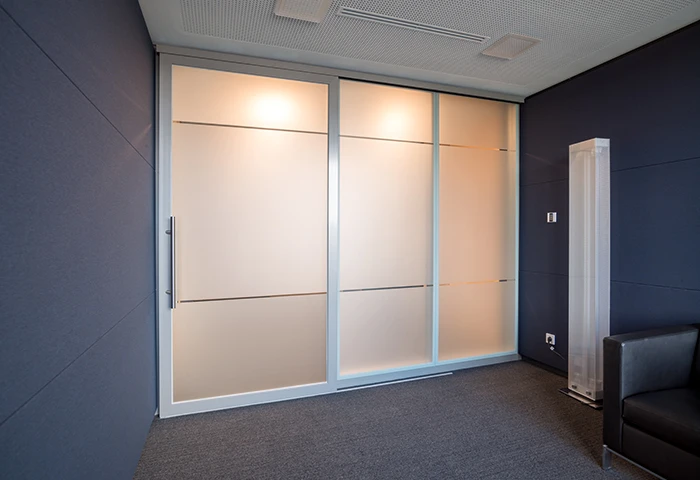

Drei moderne Schiebetüren aus Milchglas und Metall, die einen Innenraum abtrennen. Funktionelle Schallschutz-Türen.

Technische Details

Alurahmentür AR40
40 mm
max. 1200 mm
max. 2900 mm
12mm VSG-Si
Durchgangszarge und Türblatt aus Aluminiumprofilen, Oberfläche wahlweise eloxiert E6EV1 oder pulverbeschichtet
Versetzte Griffstange Edelstahl gebürstet, wahlweise sind andere versetzt ausgeführte Griffstangen möglich
Rwp 34 dB
F0
2000, 2300, 3400
Langes Holzmöbelarrangement vor großen Glasschiebetüren mit Blick auf städtische Architektur und einen Hof.

Ganzglas-Schiebetür GG 10

Großflächiges, modernes Glasschiebetüren-System in einem zeitgemäßen Bürointerieur.

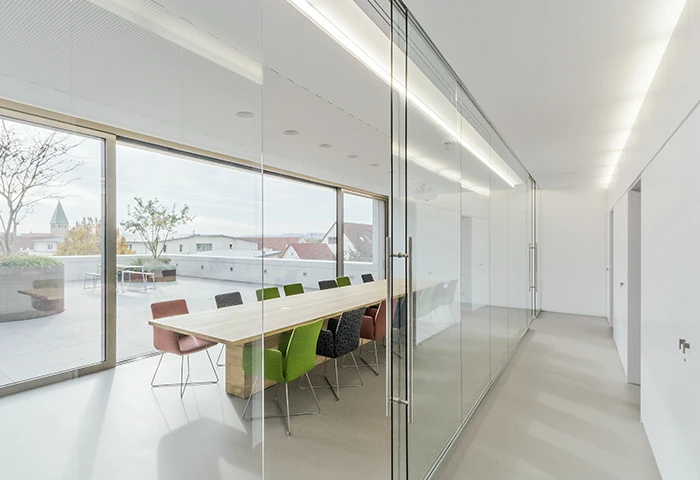

Modernes Bürointerieur mit langen Tisch und Stühlen. Die Wand besteht aus großen Fenstern und einem eleganten, breiten Glas-Schiebetürsystem.
Glas-Schiebetüren rahmen ein modernes, offenes Büro und trennen funktionale Bereiche transparent.

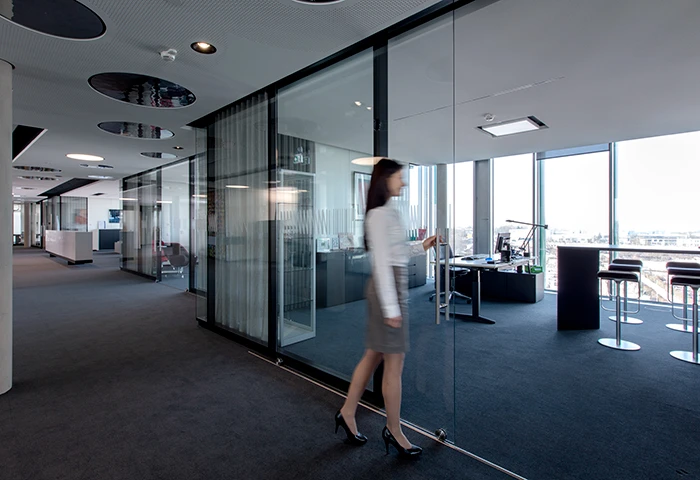

Frau in modernem Büro vor einer großflächigen Glas-Schiebetür mit freiem Blick auf die Stadt.

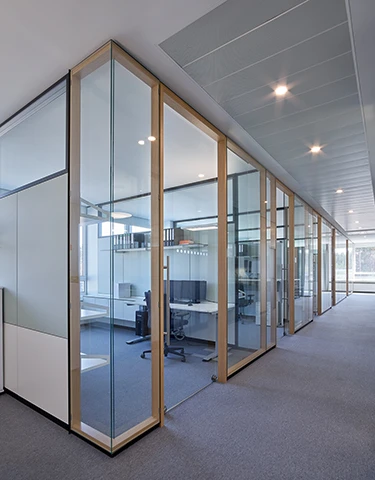

Langes, modernes Schiebetüresystem aus Glas und Metallrahmen in einem hellen Bürobereich.

Technische Details

Ganzglas, ESG
10 mm
Klarglas
nach Strähle Kollektion
T0
Einbau in Strähle Systemtrennwand/ Einbau in Beton- und Mauerwerkswände/ Einbau in Trockenbauwand (F 60)
2000, 2300, 3400, System T
Querschnittszeichnung eines Schiebetürsystems: Detaillierte Darstellung des Deckenanschlusses und der Integration der Schiebetür ST 40.

Schiebetür ST 40

Deckenanschluss
Querschnittsansicht eines Schiebetürsystems. Detaillierte technische Zeichnung mit Achsenraster, Führungsschienen und Schalldämmdetails.

Schiebetür ST 40

Achsraster

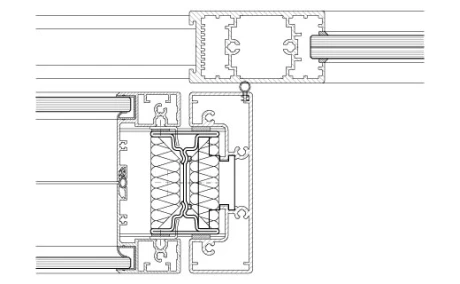

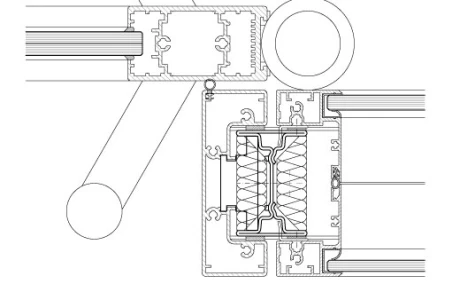

Horizontalschnitt des Schiebetürsystems. Detailansicht der technischen Ausführung inklusive Schallschutz und Türführung.

Schiebetür ST 40

Achsraster
Querschnitt des Schiebetürsystems: Darstellung des Schallschutz-Bodenanschlusses und des Übergangs zu einem Boden- oder Schwellbereich.

Schiebetür ST 40

Bodenanschluss

Projektbeispiele

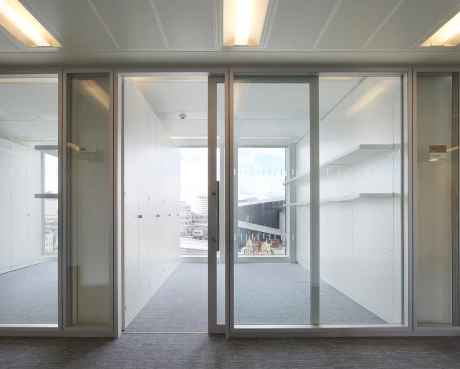

Moderne, geschlossene Glasabtrennung mit Schiebetüren. Die Verglasung bildet eine helle Trennwand und lässt Einblicke auf städtische Architektur.

London

Fladgate

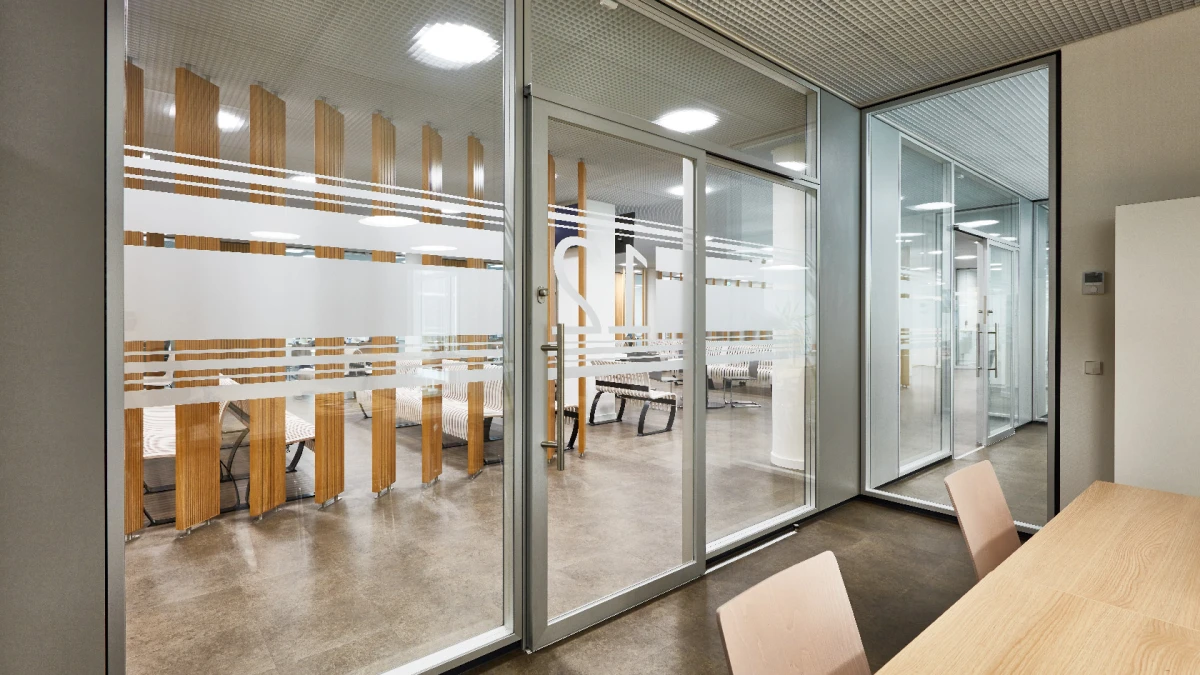

Große Glasfront trennt das Büro. Dahinter ist ein hell möblierter Warte- oder Besprechungsraum mit Sitzgelegenheiten zu erkennen.

Bezirksamt Hamburg

Schiebbare Glastüren in einem modernen Geschäftsinterieur. Eine Geschäftsfrau steht vor den maßgefertigten Türsystemen in einem hellen Showroom.

Ludwigsburg

MANN+HUMMEL

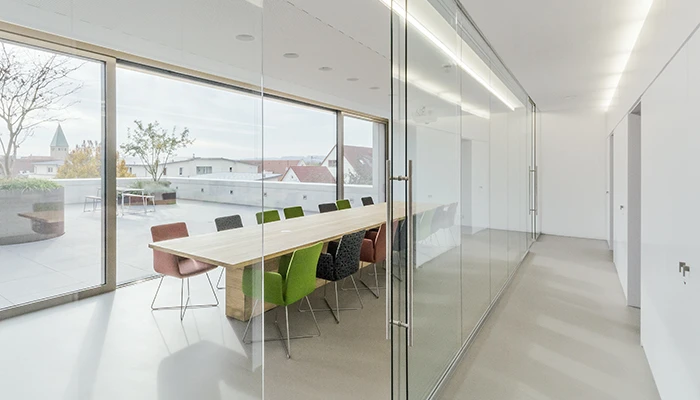

Ein modernes Besprechungszimmer mit langem Konferenztisch. Die Szene wird durch eine große Glaswand getrennt, die einen Blick auf die Stadtkulisse freigibt.

Pleidelsheim

Greiner

Moderne Schiebetüren aus Glas trennen einen Sitzbereich von einem weiteren, lichtdurchfluteten Showroom-Innenraum.

London

Showroom
